强化传热混合管式反应器特点是内部安装左右螺旋旋转的SMK型混合单元，以确保互不相溶的液/液相达到充分混合均匀。同时内部SMK型单元可强迫边界层内的流体向管中央流动，这样一方面使边界层厚度减薄，另一方面使边界层内的流体加速，其结果是降低了边界层的热阻从而达到强化传热的目的； HPR-K型强化传热管道混合反应器适用强放热的液/液反应过程
反应器是化学反应工艺中的核心设备，它按结构大致可分管式、釜式、塔式、固定床等，广泛适用于气、液、固相的化学混合反应。我公司研制开发的JHF系列强化传热反应器内部结构与静态混合器相仿，能使进入强化传热混合反应器的不同液体互相很好地混合，但与常规的静态混合器内部单元不同，其内部构件不是用板材而是用较细的管材制作，细管内部可以通加热介质也可以通冷却介质，所以内部单元不仅能起到了充分混合，而且能提供很大的传热比表面积。

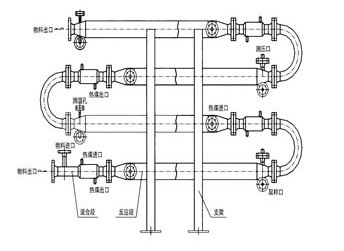

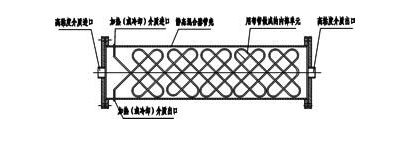

管式反应器的工作原理图
产品特性和用途
1、JHF-I型强化传热管式反应器
专门用于高粘度介质的强化传热过程。JHF-Ⅰ型强化传热混合反应器不需要与其它配件相组合，直接与管道联接，对于3千厘泊～45万厘泊的高粘度介质，它的传热分系数可达100～400W/m2℃，与普通的列管式换热强相比提高到4～5倍。主要用于：
(1) 食品工业中油脂的加热和冷却
(2) 合纤和塑料工业中熔融树脂的加热，冷却以及聚合物溶液的加热和冷却
(3) 日化工业中粘结剂的加热、冷却以及化妆品的加热和冷却
(4) 石油工业中熔融沥青、重油、原油、渣油的加热和冷却
(5) 炸药工业中乳化炸药的冷却
(6) 用作聚苯乙烯的聚合反应
(7) 用于苯乙烯丙烯腈共聚物的生产装置
(8) 用于丙烯睛丁二烯苯乙烯共聚物的生产装置
(9) 用作聚酰胺6的聚合反应器
2、JHF-II型强化传热管式反应器
对于强放热的液/液反应过程可以采用JHF-Ⅱ型强化传热混合反应器。JHF-Ⅱ型强化传热混合反应器水平安装，并带有SV型静态混合器作为配件，以确保互不相溶的液/液相混合均匀，需要停留时间较长的液/液反应过程，静态混合器的长度也较长，此时各台静态混合器之间可用180°的弯头来互相连接，组成单元反应器。主要用于：
(1) 聚酯熔体的冷却
(2) 丙烯腈氨化反应
(3) 氯乙酸和氨气的反应
3、JHF-III型强化传热管式反应器
对于强放热的气/液反应过程可以采用JHF-Ⅲ型强化传热混合反应器。JHF-Ⅲ型强化传热混合反应器垂直安装，一般情况下，反应器内气液两相并流向上运动，反应器底部配有专门设计的气体分布器。特殊情况下，反应器内气液两相也可以并流向下运动，反应器顶部配有专门设计的液体分布器。主要用于：
(1)聚酯熔体的冷却
(2)丙烯腈氨化反应
(3)氯乙酸和氨气的反应
4、JHF-IV型强化传热管式反应器
JHF-Ⅳ型强化传热混合反应器能使进入它的不同流体互相很好地混合，又能强化高粘度介质的传热过程，所以特别适合用作聚合反应器。JHF-Ⅳ型内部同一截面处温度分布均匀，这不仅有利于提高聚合物的产品质量，而且有利于提高聚合反应的转化率。从单体到完全聚合，反应物料粘度有一个从小到大的变化过程，聚合度越高粘度就越大。可以与SV型静态混合器配合使用，也可以与搅拌式聚合釜配合使用。
5、管式反应器的应用成功实例：
1、苯甲酸钠、硫酸反应器；
2、醋酸与双氧水反应；
3、三乙胺与双氧水反应；
4、生物柴油反应；
产品简介 ：
强化传热混合管式反应器特点是内部安装左右螺旋旋转的SMK型混合单元，以确保互不相溶的液/液相达到充分混合均匀。同时内部SMK型单元可强迫边界层内的流体向管中央流动，这样一方面使边界层厚度减薄，另一方面使边界层内的流体加速，其结果是降低了边界层的热阻从而达到强化传热的目的； HPR-K型强化传热管道混合反应器适用强放热的液/液反应过程
